| FMV 系列 |
|---|
| 機型 | FM-99 高速系列 |
FMV-99 五軸系列 |
FM-45 高速系列 |
FMV-45 五軸系列 |
FM-16V 多面系列 |
|---|---|---|---|---|---|
| X 軸行程 | 900 mm | 800 mm | 600 mm | 500 mm | 500 mm |
| Y 軸行程 | 900 mm | 450 mm | 400 mm | ||
| Z 軸行程 | 660 mm | 450 mm | 400 mm | ||
| 主軸鼻端至 工作臺面距離 |
150 ~ 810 mm | 110 ~ 760 mm | 100 ~ 550 mm | 100 ~ 500 mm | |
| 最大主軸轉速 | 內藏式 16,000 rpm | 內藏式 16,000 rpm | 直結式 12,000 rpm | ||
| 主軸內孔規格 | BT 40 | BT 40 / HSK-A63 | BT 40 | ||
| 主軸馬達功率 | 35 HP ( 26 kw ) ( 連續 / 30 分鐘 ) |
34 / 39.5 HP ( 25 / 29 kw ) ( 連續 / 30 分鐘 ) |
20.5 / 25 HP ( 15 / 18.5 kw ) ( 連續 / 30 分鐘 ) |
||
| 切削進給速率 | 24 m / min | 24 m / min | 20 m / min | ||
| X / Y / Z 軸 快速進給 |
48 m / min | 48 m / min | 30 m / min | ||
| 工作臺尺寸 ( X x Y ) |
1,060 x 900 mm | Ø990 mm ; 800 x 800 mm |
800 x 450 mm | Ø450 mm ; 400 x 400 mm |
Ø400 mm |
| T 型槽 | 14 x 9 x 100 mm | 14 mm x 8 mm x 45° |
14 x 8 x 80 mm | 14 mm x 8mm x 45° |
14H7 mm |
| 工作臺最大載重量 | 2,500 kg | 1,000 kg | 1,000 kg | 300 kg | 200 kg ( 0° ~ 45° ) |
| A / B 軸旋轉角度 | --- | A 軸 :-120° / +30° | --- | B 軸 :-180° / +160° | A 軸 :-120° / +30° |
| C 軸旋轉角度 | --- | 360° | --- | 360° | 360° |
| A / B 軸旋轉速度 | --- | A 軸 : 30 rpm | --- | B 軸 : 30 rpm | A 軸 : 8.3 rpm |
| C 軸旋轉速度 | --- | 100 rpm | --- | 100 rpm | 16.7 rpm |
| 刀庫類型 | 刀臂式刀庫 | 刀臂式刀庫 | 傘型刀庫 | ||
| 刀庫容量 | 40 支刀 ( 80 選配 ) | 40 支刀 ( 60 選配 ) | 20 支刀 | ||
| 最大刀具直徑 / 鄰刀空 |
Ø 90 / 125 mm | Ø 75 mm | Ø 80 mm | ||
| 最大刀具長度 | 300 mm | 250 mm | 300 mm | ||
| 最大刀具重量 | 8 kg | 6 kg | 7 kg | ||
| 控制器 | FANUC 31i-MB | Heidenhain iTNC 530 | FANUC 31i-MB | Heidenhain iTNC 530 | FANUC 31i-MB |
| 切削液箱容量 | 500 L | 500 L | 360 L | ||
| 氣壓壓力需求 | 6 kg / cm² | 6 kg / cm² | 7 kg / cm² | ||
| 電力需求 | 65 KVA | 90 KVA | 65 KVA | 80 KVA | 55 KVA |
| 機器重量 | 13,000 kg | 15,000 kg | 10,000 kg | 11,500 kg | 11,500 kg |
| 外觀 ( 長 x 寬 x 高 ) |
4,530 x 2,230 x 3,420 mm | 4,280 x 2,340 x 3,040 mm | 3,050 x 2,850 x 3,360 mm |
||
: 標準
: 選配
: 不適用
: 聯絡我們
| 機型 | FM-99 | FMV-99 | FM-45 | FMV-45 | FM-16V | |
|---|---|---|---|---|---|---|
| 鐵屑除屑機 | 鏈鈑式鐵屑輸送機 | |
|
|
|
|
| 刮板式鐵屑輸送機 | |
|
|
|
|
|
| 自動刀長量測 | |
|
|
|
|
|
| 集塵排氣裝置 | |
|
|
|
|
|
| 油水分離機 | |
|
|
|
|
|
| 油霧回收機 | |
|
|
|
|
|
| 油霧切削潤滑系統 | |
|
|
|
|
|
| 電氣箱冷氣機 | |
|
|
|
|
|
| 切削液冷卻裝置 | |
|
|
|
|
|
| 主軸中心出水 | |
|
|
|
|
|
| 三軸光學尺 | |
|
|
|
|
|

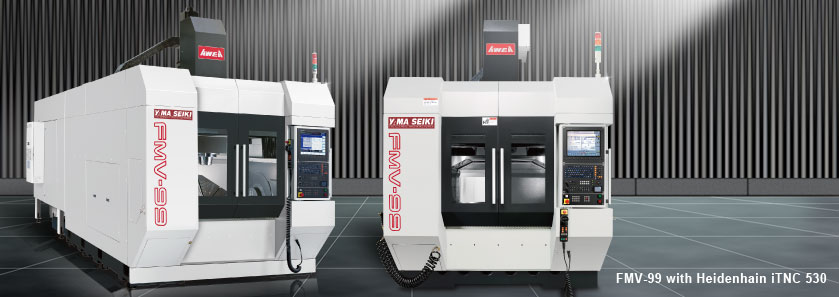

X 、Y 、Z 高速限性軸搭配重負荷 A 、C 軸旋轉工作臺形成 FMV-99 系列高性能五軸加工中心機，可輕易完成銑削、鉆孔、攻牙、斜面加工、螺旋曲面加工、不規則曲面加工等各種復雜的加工任務。
先進直驅馬達( DD Motor )設計
A, C a軸采高速、高扭力且無背隙之直驅馬達搭配角度碼器，無論在動力傳遞效率及減少電力消耗方面，皆較一般蝸桿蝸輪的設計更為優異。
高性能內藏式主軸
內藏式主軸馬達功率可 100% 傳遞輸出，并具備低噪音、低熱溫升的優異特性。
重負荷工作臺
800 x 800 mm 精巧型工作臺，最大荷重可達 1,000 kg ，提供您優異的加工彈性。
對稱式全圓周油壓煞車系統
工作臺兩側配置全圓周油壓煞車系統，提供重負荷、高速旋轉條件下靈敏且可靠的煞車能力。
高速三軸進給
X / Y / Z 三軸快速進給高達 48 m/min. 提供高效率的加工能力。
刀臂式刀具交換系統
機臺左側搭載刀臂式刀具交換系統，刀具交換無須等待預備刀，大幅縮短換刀時間。
冷卻系統
主軸及 A / C 軸冷卻機、油壓?jiǎn)卧才庞跈C(jī)臺內部，并采大型4 片式觀景窗設計，人員維護更為方便。
40 支刀刀臂式刀庫
標準 40 支刀刀臂式刀庫及刀庫控制面板，提供快速的換刀效率。( 另可選用 80 支刀刀庫 )
冷卻箱及鐵屑輸送機
標準大容量水箱及鐵屑輸送機安排于機臺內側，節省了機臺占地空間并維持良好的切屑移除效率。
