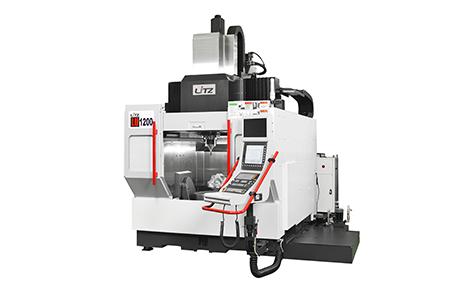

產品詳細
機器規格
| 行程 | ||
| X 軸行程 | mm | 1100 |
| Y 軸行程 | mm | 1370 + 380 |
| Z 軸行程 | mm | 800 |
| 主軸鼻端至工作臺面距離 | mm | 150 - 950 |
| 工作臺尺寸 | mm | Ø 1200 |
| 工作臺荷重 | kg | 2000 |
| 進給系統 | ||
| 快速進給 ( X / Y / Z ) | m / min | 48 / 48 / 48 |
| 切削進給 ( X / Y / Z ) | m / min | 0.001 - 20 |
| 旋轉軸 | ||
| A 軸旋轉角度 | degree | ± 120 ? |
| C 軸旋轉角度 | degree | 360 ? |
| A 軸最快轉速 | rpm | 26 |
| C 軸最快轉速 | rpm | 50 |
| 主軸系統 | ||
| 主軸傳動方式 | 直結式 ( 標準 ) / 內藏式 ( OP ) | |
| 主軸轉速 ( max. ) | rpm | 8000 |
| 主軸功率 ( 連續 / 30 分鐘 ) | kw ( HP ) | 27 / 64 kw |
| 最大扭矩 | Nm | 400 |
| 刀柄規格 | # 50 BBT / CAT / DIN | |
| 換刀系統 | ||
| 刀庫容量 | set | 24 T ( 標準 ) |
| 換刀方式 | DRUM | |
| 最大刀徑 / 鄰刀 | mm | Ø 125 / Ø 200 |
| 最大刀長 | mm | 400 |
| 最大刀重 | kg | 15 |
| 控制系統 | ||
| 控制器 | iTNC - 530 | |
| 鐵屑輸送機 | 鏈式 | |
| 機械占地 ( 長 x 寬 x 高 ) | mm | 5600 x 2980 x 4196 |
| 機械重量 | kg | 29000 |
| 雷射定位精度 | ||
| X / Y / Z 三軸定位精度 | mm | 0.01 |
| X / Y / Z 三軸重現精度 | mm | 0.006 |
| A / C 軸定位精度 | a / c sec | 10 |
| A / C 軸重現精度 | a / c sec | 5 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
